DYS 型系列單級雙吸水平中開泵，是我公司在廣泛吸收和消化國內外同類產品先進技術的基礎上，研制開發的換代產品。全系列產品覆蓋面廣，進口直徑從Φ150~Φ800mm，流量從100~10000m3/h，揚程從6~200m。

　　泵為臥式安裝，泵殼水平中開，上部為泵蓋，下部為泵體，吸入口和吐出口均在軸心線下方，檢修時不必拆卸進出水管路，只要揭開泵蓋，即可取出轉子部件。

　　DYS 型泵設計有41種型號，通過切割，降速及變型葉輪可派生出161個基本規格，在型譜性能范圍內，可提供用戶需要的滿足任意性能參數要求的單級雙吸離心水泵。

　　該系列產品適用于城市給排水、水利工程和暖通空調系統、冶金礦山系統、石化及化工系統、造紙、輕工、大力發電及消防供水等領域，用來輸送-20℃~80℃以?xún)?nèi)，PH值在5~9范圍的液體介質。常規材料制造的泵最大工作壓力(進口壓+泵送壓力)為1.6 MPa。通過改變承壓件材質，最大工作壓力可達2.5Mpa。

　　標準供應的水泵，從驅動端看為順時針旋轉，即泵吸入口在電機的右側，吐出口在電機的左側，根據客戶要求，可改變泵的旋轉方向，即從驅動端看，水泵逆時針旋轉，此時，泵吸入口在電機的左側，吐出口在電機的右側。

型號說明

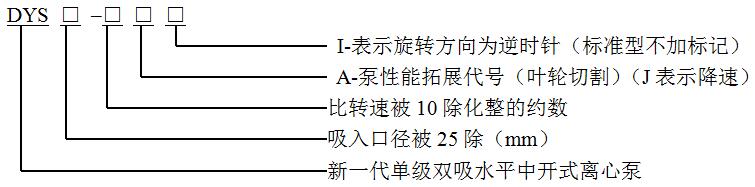

例：DYS 16-9A(I)

?DYS -新一代單級雙吸水平中開式離心泵

?16-吸入口徑被25除(即吸入口徑為400mm);

?9-比轉速被10除化整的約數

?A-泵性能拓展代號(葉輪切割)(J表示降速)

?I-表示旋轉方向?yàn)槟鏁r(shí)針

新型水平中開泵特點：

●結構緊湊，軸向尺寸短，運行平穩，安全可靠。

●水泵中心高較低，故泵的重心也較低，泵組也更穩固。

●采用優秀水力模型，通過三維優化設計，效率高，汽蝕性能好。

●適用動力廣泛，可與電動機、柴油機、汽輪機配套。

●自動化程度高，根據用戶需求，可配備自動起動裝置。

●軸承體設計新穎：

　　?軸承體具備測溫和自動補油功能(稀油潤滑時，用戶需要時裝備)

　　?軸承體由泵體泵蓋共同支撐，使軸承運轉更平穩。

　　?軸承體密封采取特殊結構，密封性能良好，不漏油，不進水。

●水泵軸封有多種形式供用戶選擇：

　　?填料密封

　　?機械密封

　　?高分子填充物密封

泵結構圖：

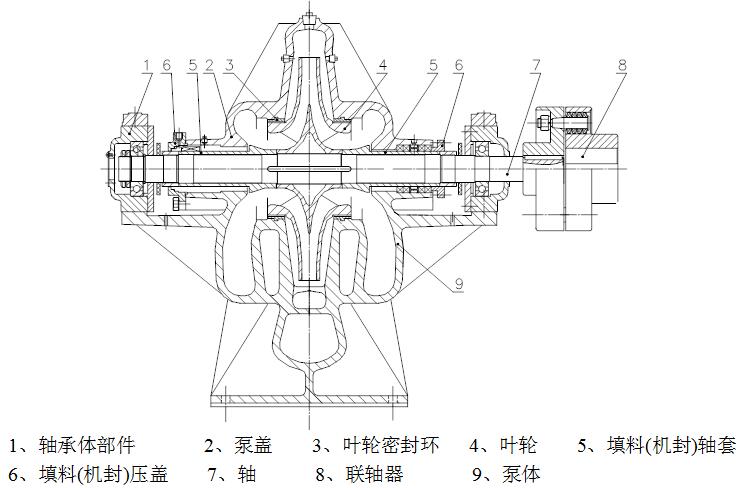

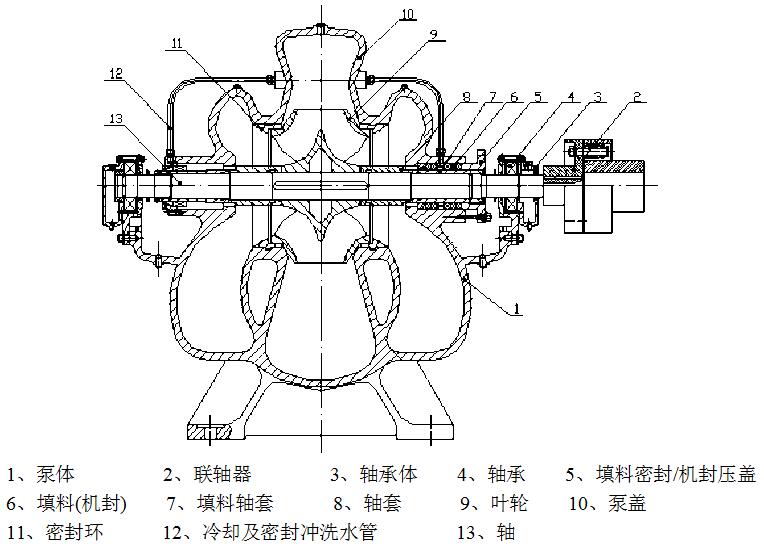

DYS 型單級雙吸水平中開式離心泵結構示意圖(1)

　　此圖為大部分DYS 型泵結構：泵帶密封體，即密封體與泵體分開。此結構有著很好的加工工藝，故能提高泵的同軸度，使泵運行更平穩。

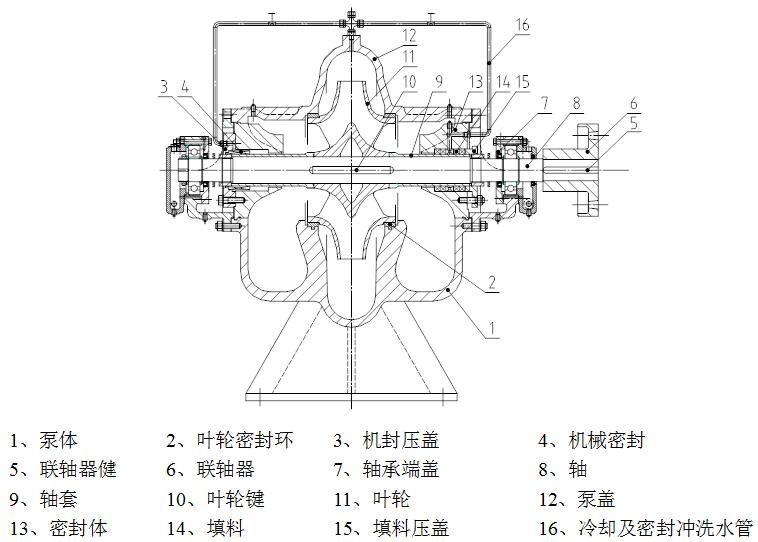

DYS 型單級雙吸水平中開式離心泵結構示意圖(2)

　　此圖為部分DYS 型泵結構，此結構零部件安排合理，外形美觀大方。

DYS 型單級雙吸水平中開式離心泵結構示意圖(3)

　　此圖為大流量DYS 型泵的結構?？傮w結構簡單明了，裝配方便，維護容易。

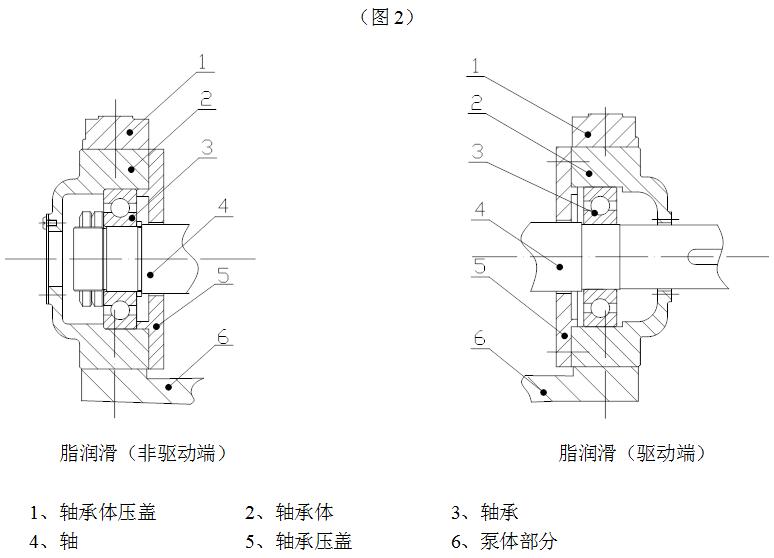

軸承體結構圖

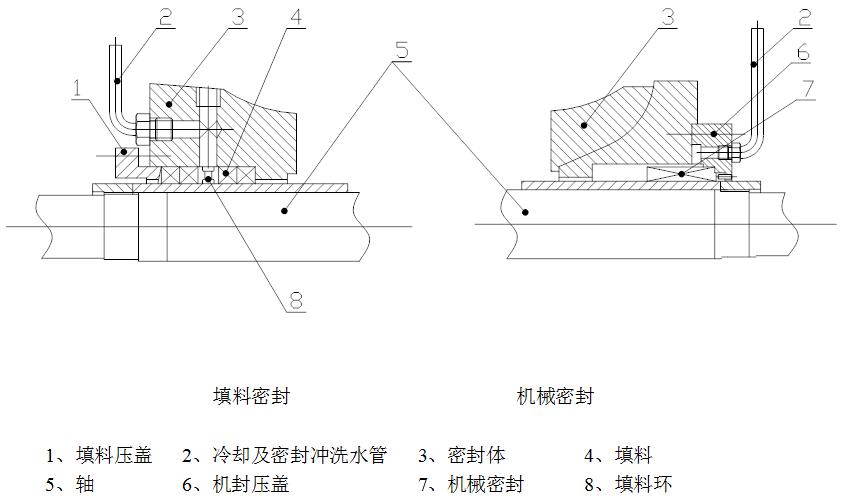

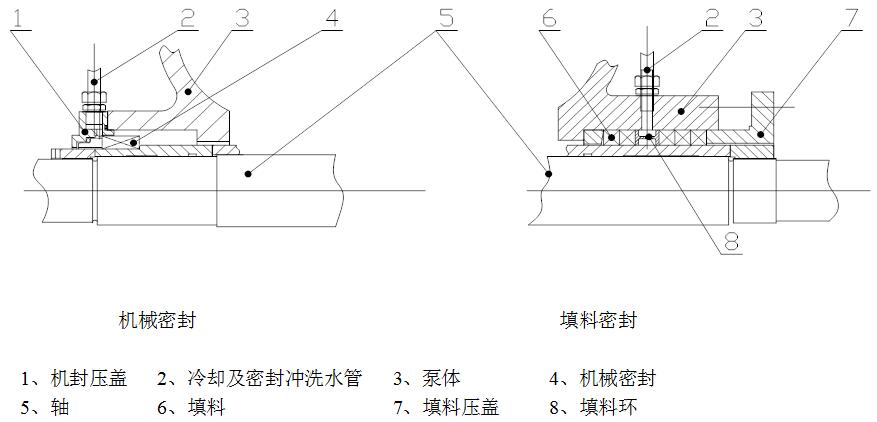

填料密封與機械密封結構圖

帶密封體的結構

不帶密封體的結構

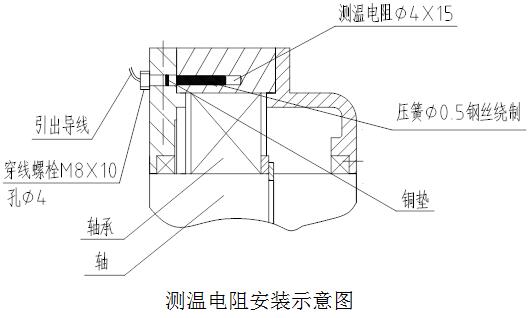

泵測溫電阻的安裝方式

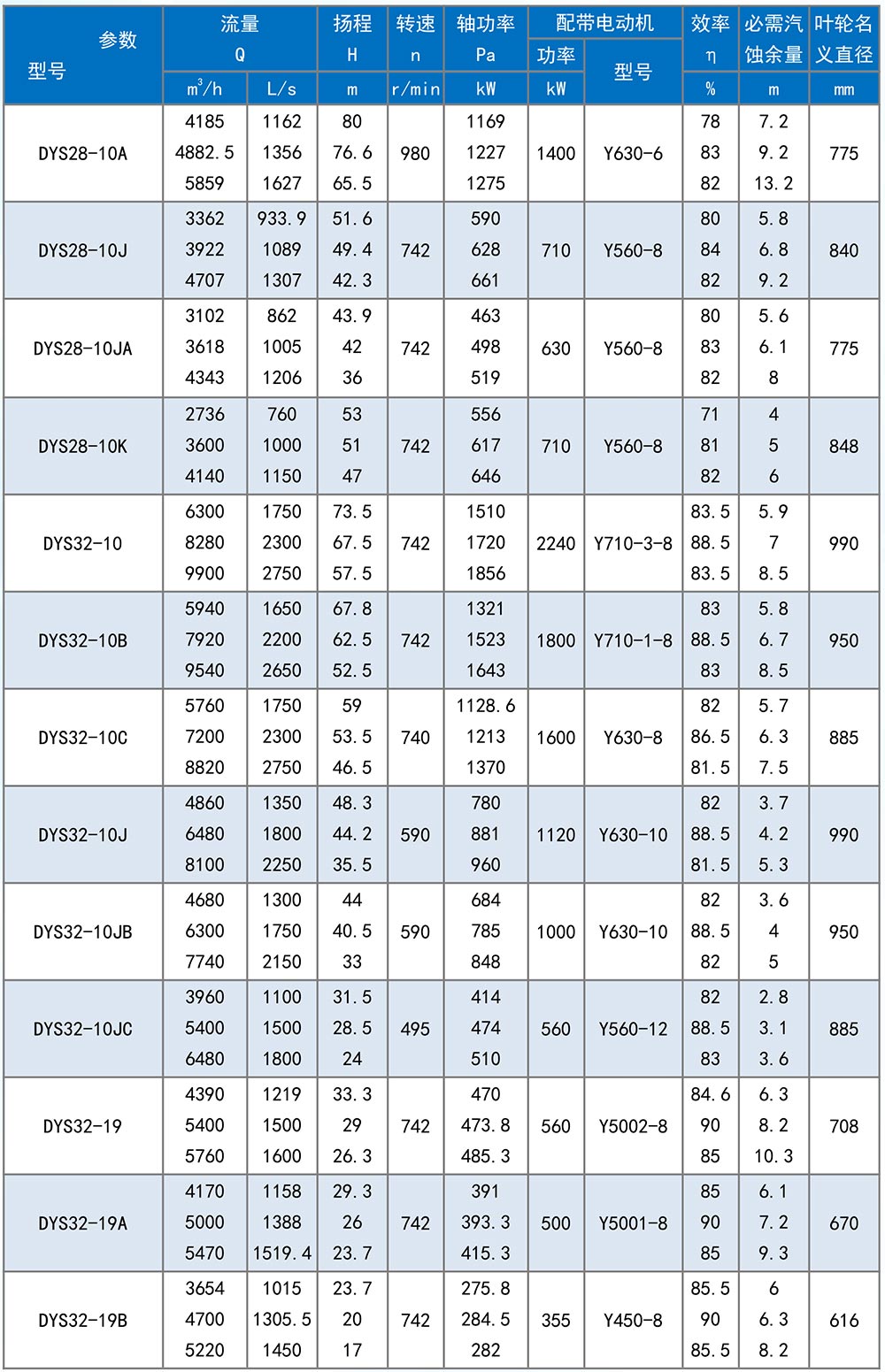

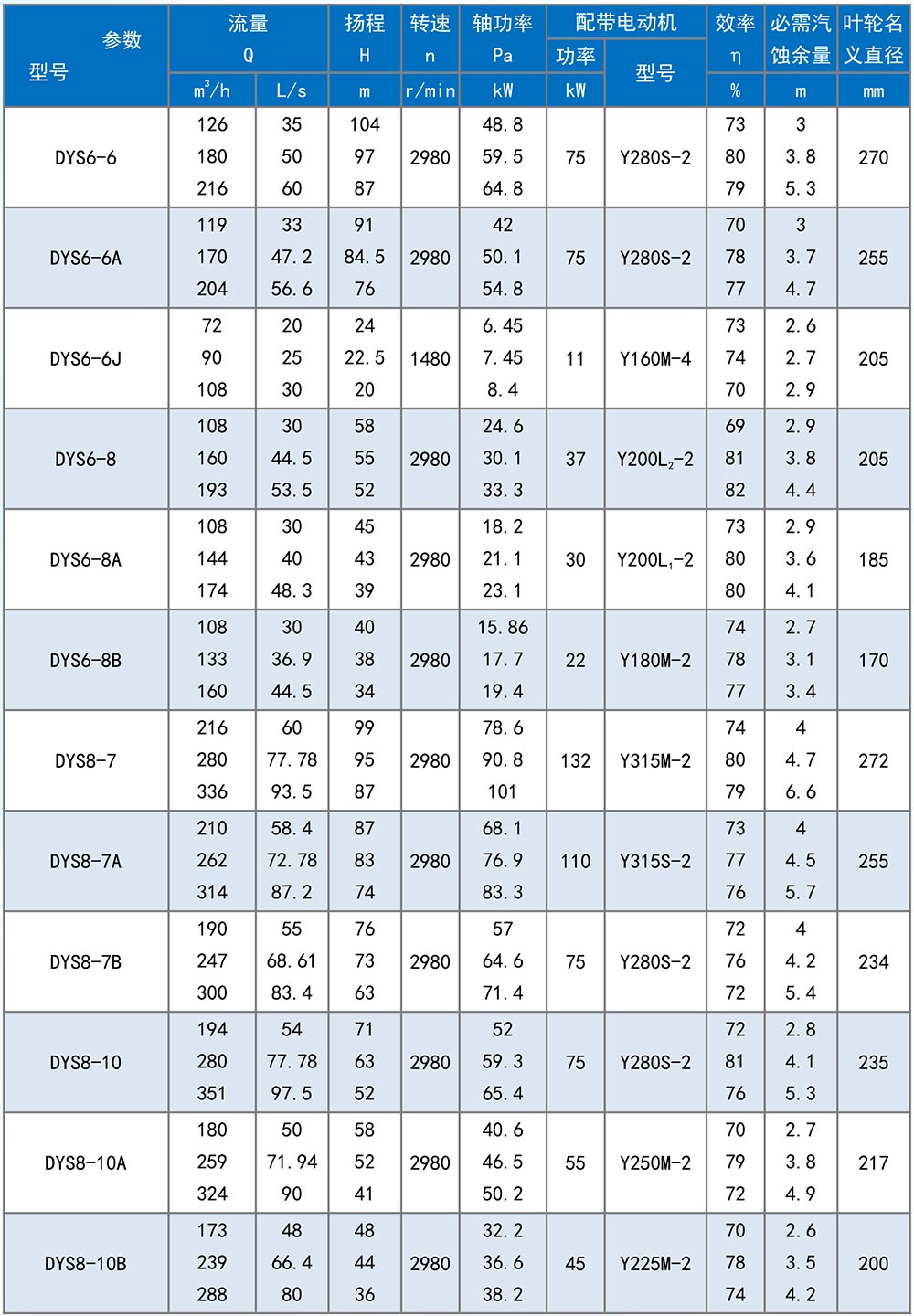

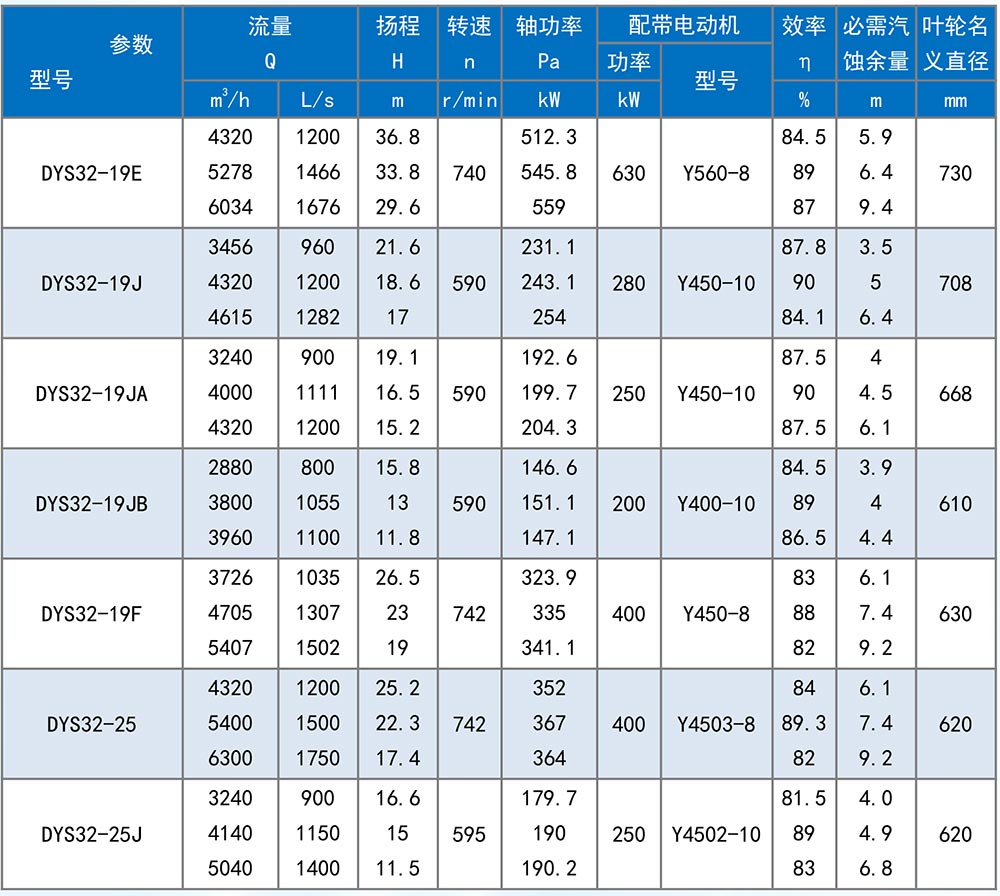

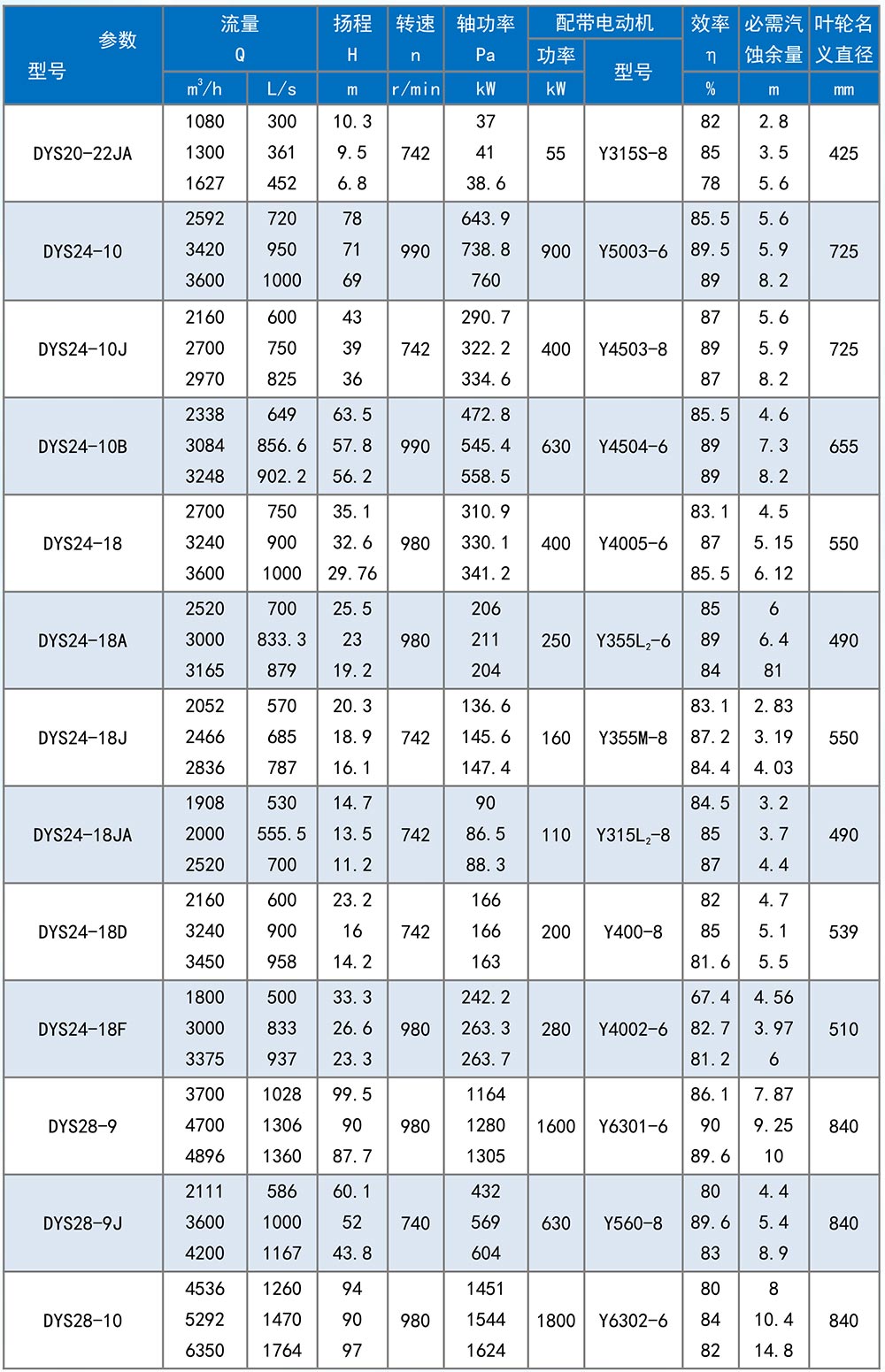

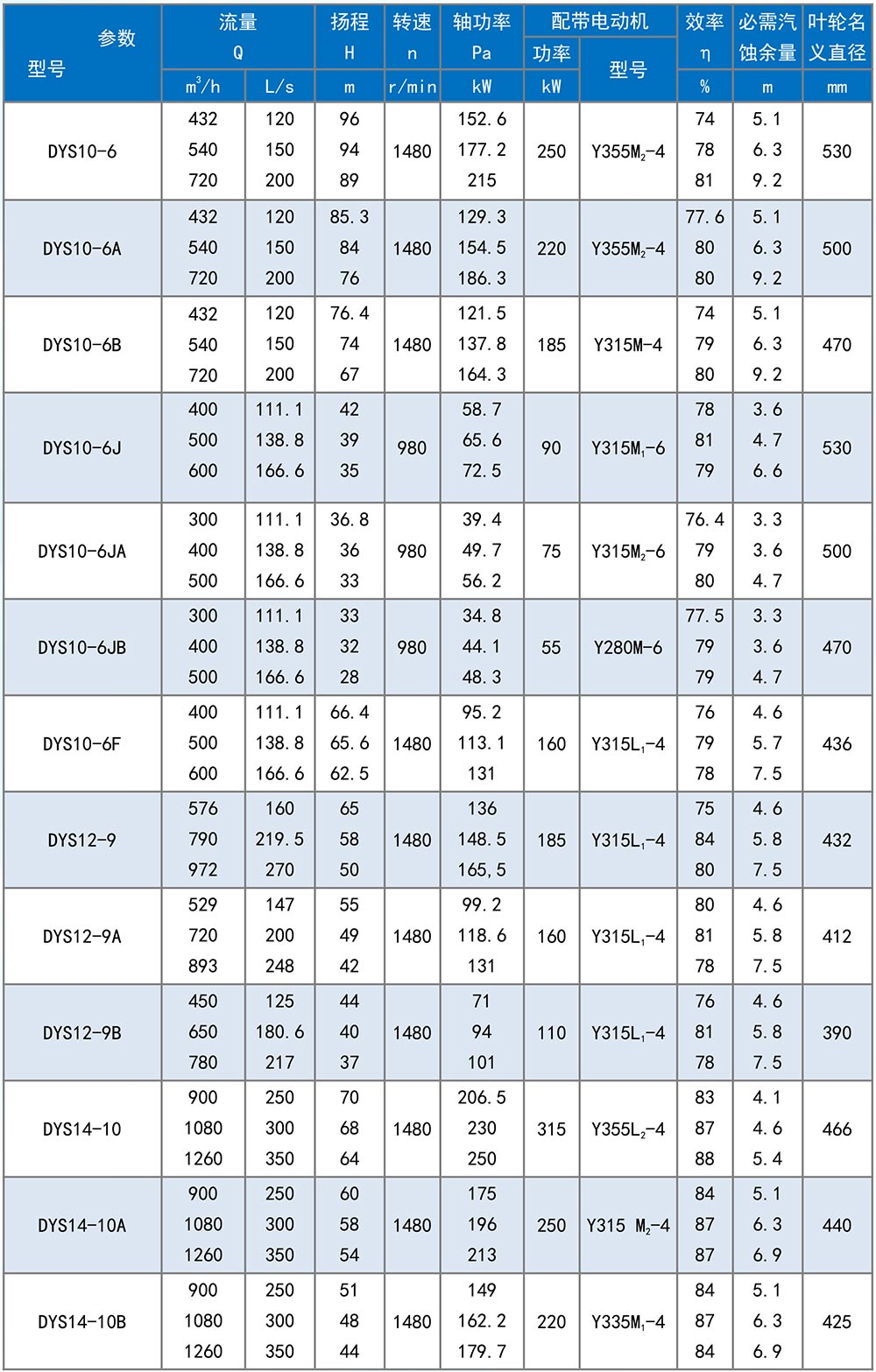

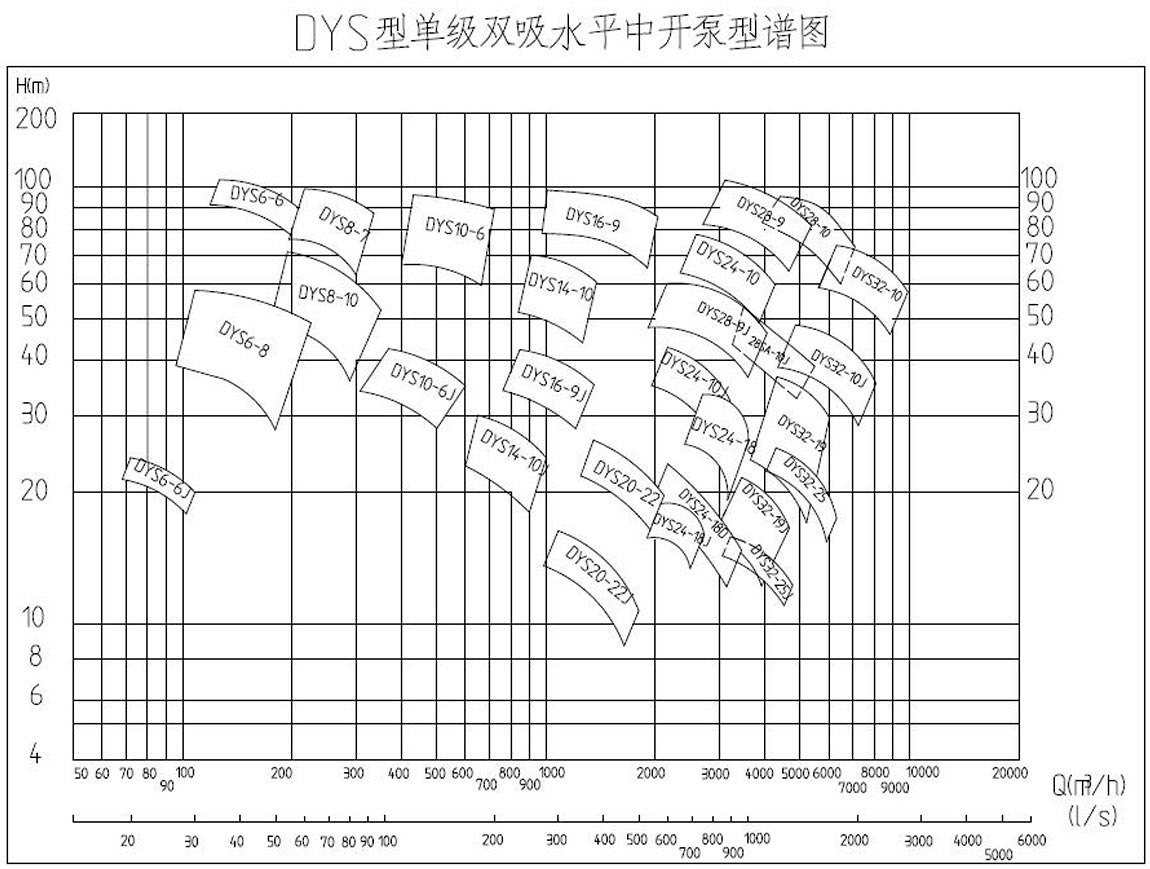

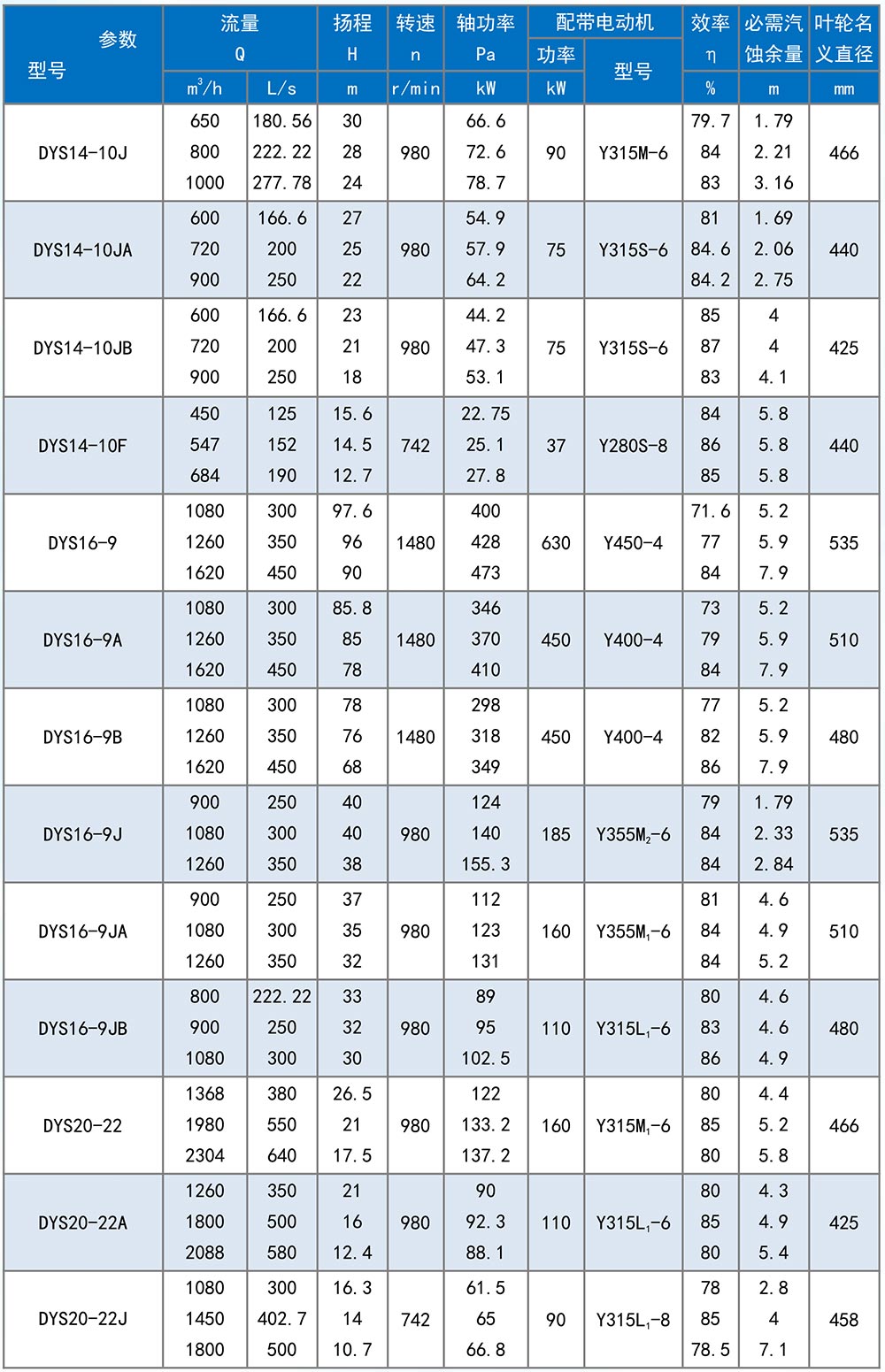

泵型譜圖
