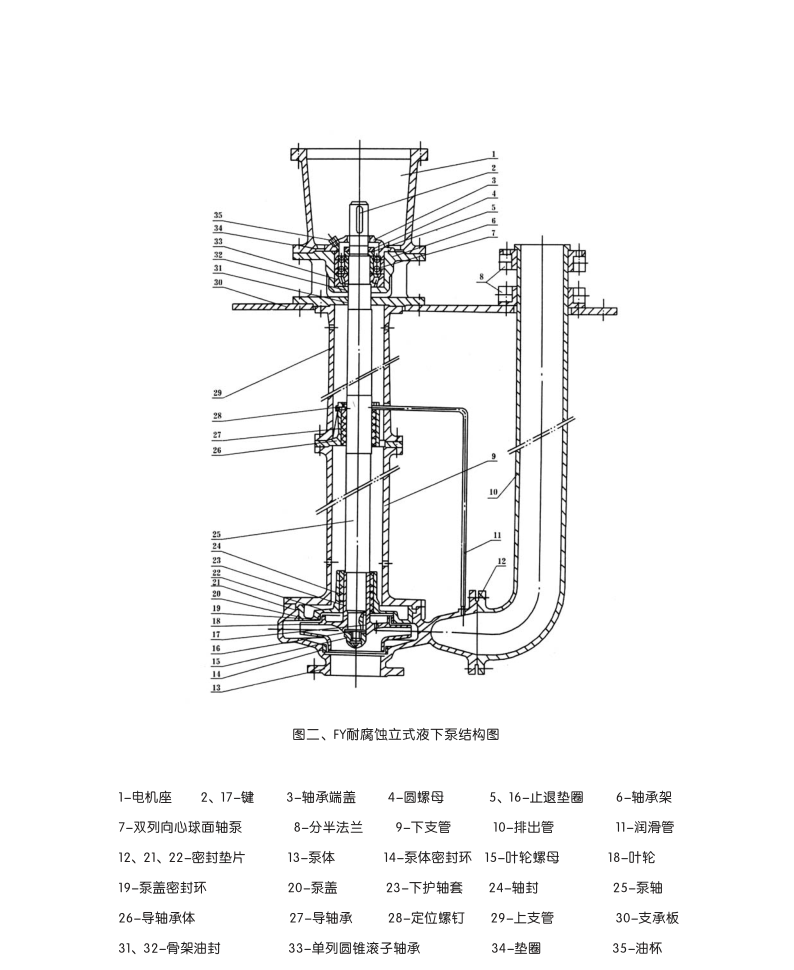

FY型液下泵主要由泵體、泵蓋、葉輪、軸彈性軸器、管法蘭、導軸承、中間接管、上下出液管、軸承架、底板等零件組成，詳情見圖。

泵的吸入口順著軸線方向，出口與軸線平行。

泵的轉向自電機端看去，為順時針方向旋轉。

FY型液下泵的立式電動機用雙頭螺栓固緊與電機座上，并通過彈性聯軸器與泵直接，泵體、中間接管、軸承架、出液管、管法蘭，以螺栓連接構成一體，固定在底板上，泵的整體通過底板安裝在器上,FY型泵除去接觸液體部分零部件外其它主要零件如電機座、軸承架、底板等均用鑄鐵制造。

泵的軸向力與徑向力，(包括泵蓋中所產生的水壓力，葉輪及轉子重量等)，均由軸承盒內所裝單列推力滾子軸承，雙列向心球軸承，以及滑動導軸承承受。為安全正常運轉，兩個滾動軸承以潤滑脂潤滑，導軸承體輸送的液體潤滑介質中含正常少量顆粒時，導軸承應采用外接清潔液體潤滑。

FY型液下泵采用J型骨架油封密封板與軸間隙處，防止腐蝕性氣體外泄。

根據輸送介質粘度需要，葉輪分為閉式、半開式通常使用閉式葉輪。

此外FY型耐腐蝕液下離心泵系列，因伸入器長度的長短不同，則又分為有中間導軸承之結構和無導軸承的結構。
